Patrząc na kompaktową i prostą konstrukcję pralki Malyutka, trudno uwierzyć, że w jej wnętrzu kryje się bardzo mocny silnik. Producentowi udało się wyposażyć go w dość duży silnik, który trzeba było nawet przenieść do oddzielnego budynku. Ale duży rozmiar to nie jedyna jego cecha. Silnik ten znany jest również z najwyższej niezawodności, ponieważ jest w stanie służyć przez wiele lat bez wypadków. Oferujemy bliższe przyjrzenie się charakterystyce silnika pralki Malyutka, ocenę jej zalet i potencjału.

Specyfikacje silnika

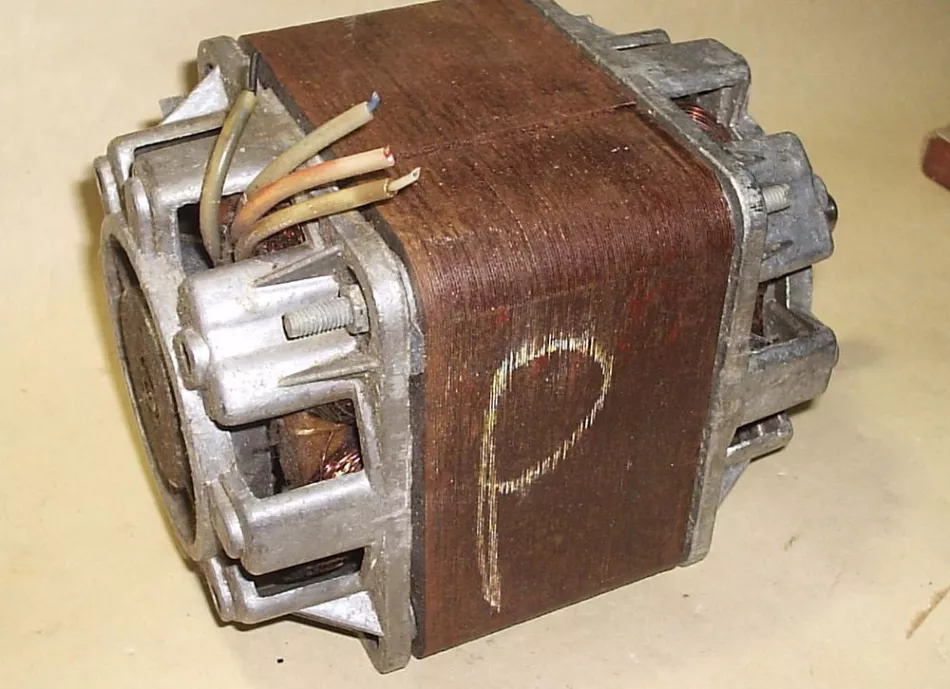

Zdecydowana większość pralek Malutka była wyposażona w silniki elektryczne KD 120. Jest to jednofazowy silnik asynchroniczny kondensatorowy z dwoma biegunami i mocą znamionową 120 watów. Takie urządzenie doskonale nadaje się do napędów aktywatorów domowych pralek i wirówek.

Główne parametry techniczne KD 120 są następujące:

  • napięcia zasilania na wejściu i wyjściu - 220V i 115V;
  • częstotliwość prądu - 50-60 Hz;
  • prędkość - 2650-3270 obr/min;
  • pobór prądu - od 1,2A;
  • znamionowy moment obrotowy - 0,43 Nm;
  • straty bez obciążenia - nie więcej niż 200 W;
  • straty zwarciowe - nie więcej niż 700 W;
  • średnica wału - 14 mm;
  • wydajność - 40-45%;
  • poziom dźwięku - 48 dB;
  • waga - 4,8 kg.

Silniki elektryczne KD 120 w pralkach dziecięcych maksymalnie przyspieszają do 2650-3270 obr./min.

Ważnym wskaźnikiem jest stosunek momentu maksymalnego do nominalnego, który przy KD 120 wynosi 2,67. Stosunek minimum wynosi 1,54. Jeden cykl na silniku trwa 6 minut. Spośród nich 15 sekund spędza się na zwarciu, 3 minuty 45 sekund - na pracę z obciążeniem znamionowym, a 2 minuty - na pauzę. Wał obraca się zgodnie z ruchem wskazówek zegara.

Jeśli chodzi o bezpieczeństwo, silniki AC 120:

  • posiadają stopień ochrony IP10;
  • są chłodzone zgodnie z metodą 1С01;
  • wyprodukowane z izolacją cieplną klasy B;
  • mają maksymalny dopuszczalny nadmiar uzwojeń 75-80 stopni;
  • są chronione przed przegrzaniem przez obecność przekaźnika elektrotermicznego.

Średnia żywotność takich silników sięga 15 lat. Producent udziela gwarancji na 2,5 roku od daty sprzedaży silnika przez sieć detaliczną. Należy rozumieć, że silniki należy chronić przed przypadkowym kontaktem ze stykami oraz przed dostaniem się wilgoci do wnętrza obudowy. W przeciwnym razie nastąpi zwarcie z późniejszym przepaleniem uzwojenia lub nieodwracalnym uszkodzeniem mechanizmów.

Jak używać starego silnika?

Silnik elektryczny z pralki KD 120 uważany jest za wyjątkowo niezawodny. Przy średniej żywotności wynoszącej 10-15 lat często przewyższa samą technikę. Nie musisz wyrzucać działającego silnika wraz ze spryskiwaczem - lepiej zrobić z niego coś przydatnego w życiu codziennym. Na przykład mobilna szlifierka.

Przede wszystkim upewnij się, że stary silnik działa. Najpierw odłączamy obudowę silnika od głównego zbiornika myjki i kładziemy ją na płaskiej, suchej powierzchni. Następnie śrubokrętem odkręcamy śruby z dysku montażowego i uwalniamy silnik z plastikowej „skorupy”.Następnie podłączamy do sieci i uruchamiamy urządzenie. Jeśli silnik pracuje, zaczynamy robić ostrzałkę.

Do wykonania kamienia szlifierskiego z silnika pralki Baby będziesz potrzebować również blachy, sklejki, wkrętów samogwintujących, przewodu zasilającego oraz tarczy ściernej.

Instrukcja jest następująca:

  • przykręć drewniane klocki na spodzie oryginalnej obudowy silnika (aby zamocować urządzenie na stole);
  • podłącz przewód zasilający z wtyczką do silnika;
  • włóż silnik do obudowy;
  • wyciąć koło z blachy i przeszlifować krawędź;
  • chwyć krążek nakrętką 20mm;
  • wywierć wiertłem 8 otworów po obwodzie dysku;
  • wytnij koło ze sklejki o grubości 12 mm, 2-3 cm więcej niż metalowy krążek;
  • nałóż krążek z nakrętką na kółko ze sklejki i wyrównaj je na środku;
  • wkręć śruby w wywiercone otwory;
  • zamocuj powstałą podstawę pod ostrzałkę na silniku elektrycznym;
  • przyklej krążek ścierny o odpowiedniej gradacji do sklejki;
  • uruchom kamień szlifierski.

Możesz pójść dalej i ulepszyć projekt: wymień starą plastikową obudowę na nową lub pomaluj ją kolorową farbą. Najważniejsze to wymieniać tarcze ścierne na czas i przestrzegać zasad bezpieczeństwa podczas użytkowania urządzenia.
