Krzyżyk to kawałek wykonany z miękkiego metalu, za pomocą którego bęben CMA jest przymocowany do wału. Stale znajduje się pod obciążeniem, co z czasem prowadzi do odkształcenia i pęknięcia elementu. Części zamiennej nie da się naprawić, trzeba będzie ją wymienić.

Wymyślmy, jak wymienić krzyżyk w pralce Samsunga. Podpowiemy jak dostać się do części, jakie narzędzia będą potrzebne podczas procesu demontażu.

Demontaż zewnętrznych elementów obudowy

Aby wymienić krzyż zbiornika, będziesz musiał całkowicie zdemontować pralkę. Przede wszystkim demontowane są zewnętrzne elementy obudowy: panel górny i przedni, komora prochu, „porządek”. Podczas tych prac wystarczy mieć pod ręką śrubokręt krzyżakowy i płaski.

Zanim przystąpisz do demontażu obudowy, koniecznie odłącz pralkę Samsung.

Praca wymiany krzyża jest dość skomplikowana i pracochłonna. Jeśli jednak postępujesz zgodnie z instrukcjami, możesz naprawić pralkę własnymi rękami. W pierwszym etapie algorytm działań będzie wyglądał następująco:

  • odłącz maszynę;
  • zakręć kran odpowiedzialny za doprowadzenie wody do pralki;
  • odłącz wąż spustowy i dopływowy od maszyny;
  • pchnij SMA na środek pokoju, aby ułatwić pracę;
  • otwórz klapę, użyj śrubokręta płaskiego, aby zdjąć zacisk mocujący mankiet bębna;
  • włóż gumę uszczelniającą do bębna;
  • wyjmij pojemnik na proszek z maszyny;
  • zdjąć dolną ramkę podkładki po uporaniu się z mocowaniami;
  • odkręć filtr śmieci (uważaj, podczas wyjmowania korka z ekspresu może wylać się woda);
  • odkręć śruby mocujące pokrywę obudowy CMA;
  • zdejmij górny panel;
  • odkręć śruby na obwodzie centrali;
  • zrób zdjęcie schematu elektrycznego podłączenia uporządkowanych styków do modułu elektronicznego;
  • odłącz okablowanie i zdejmij panel sterowania na bok;
  • odkręć śruby mocujące przednią ściankę podkładki (znajdują się na całym obwodzie panelu);
  • zdjąć przednią ściankę obudowy po uprzednim odłączeniu styków od urządzenia blokującego właz;
  • zdjąć panel żelazka na górze pralki (znajduje się w miejscu, gdzie jest przymocowany schowek);
  • odkręć śrubę trzymającą czujnik poziomu wody, wyjmij presostat z obudowy CMA;
  • odkręć śruby mocujące zawór wlotowy, wyrzuć z niego wióry;
  • wyjmij lejek dozownika wraz z zaworem wlotowym i przewodami.

Odłączając styki od wewnętrznych części SMA zrób zdjęcie schematu elektrycznego, aby nie pomylić się przy dalszym montażu.

W tej kolejności demontowane są zewnętrzne elementy korpusu pralki Samsung. Jeśli po raz pierwszy masz do czynienia z naprawą pralki, lepiej przeczytać instrukcje dotyczące sprzętu przed rozpoczęciem pracy. Będzie więc możliwe zrozumienie urządzenia SMA i zorientowanie się, gdzie znajdują się węzły.

Usuwanie części uniemożliwiających wyjęcie zbiornika i bębna

Aby wymienić poprzeczkę, należy wyciągnąć zespół bębna z pralki. Po zdemontowaniu korpusu automatu zobaczysz pojemnik i wszystkie połączone z nim elementy. Konieczne jest demontowanie części jedna po drugiej, co będzie przeszkadzać w wyjęciu zbiornika.

Pierwszą rzeczą, która rzuca się w oczy są górne przeciwwagi. To betonowe bloczki, dzięki którym pralka Samsung jest stabilna. Konieczne jest zdemontowanie obciążników poprzez odkręcenie śrub mocujących je.

Poniżej jest jeszcze jedna przeciwwaga. Należy go również usunąć. Śruby mocujące blok są usuwane za pomocą klucza, na który nakładana jest głowica gniazdowa o pożądanym rozmiarze. Następnie musisz zdemontować pozostałe części wewnętrzne, które przeszkadzają w wykopie zbiornika.

Dalszy algorytm działań będzie wyglądał następująco:

  • odłącz styki elementu grzejnego od zbiornika (przewód zasilający czerwony i niebieski, uziemienie i czip czujnika temperatury);
  • odczep wszystkie skręcone przewody podłączone do zbiornika;
  • odpiąć wąż presostatu;
  • odłącz chip silnika elektrycznego i sam blok, który idzie do silnika;
  • odczep rurę spustową od zbiornika;
  • wykręć śruby mocujące dolne amortyzatory.

Do pracy z dolnymi amortyzatorami potrzebujesz głowicy 13. Odkręć śruby mocujące z każdej strony. Od góry pojemnik spoczywa na czterech sprężynach, które również trzeba będzie odczepić. Następnie możesz przystąpić do wyjmowania zespołu zbiornika z bębnem.

Po wyciągnięciu zbiornika umieść go na twardej, płaskiej powierzchni, rolką do góry. Następnie musisz zdjąć pasek napędowy i odłączyć silnik. Idąc z kontenera, amortyzatory są odczepione.

Na tym etapie można pozostawić koło pasowe włączone. Zbiorniki pralek Samsung są składane. To znacznie ułatwia pracę - aby rozłupać plastikowy pojemnik wystarczy poradzić sobie z kilkoma wspornikami.

Rozbierz zbiornik, dostań się do poprzeczki

Następnym krokiem jest demontaż zespołu. Zbiorniki pralek Samsung można bardzo łatwo podzielić na pół. Pojemnik nie jest solidny, jak niektóre modele innych marek. Części zbiornika są oddzielne i połączone specjalnymi łącznikami.

Ustaw zespół zbiornik-bęben pionowo i naprzemiennie za pomocą śrubokręta zdejmij wsporniki. Zwykle jest to 5-7 wierzchowców. Demontaż zacisków umożliwia rozdzielenie pojemnika.

Górną część zbiornika można od razu zdjąć. Dalsze prace prowadzone są z dolną połową. Trzeba będzie wyciągnąć z niego bęben, za którym znajduje się krzyż.

Czasami krzyż jest tak zniszczony, że bęben z łatwością wyciąga się ze zbiornika, a sam wał zostaje w plastikowym pojemniku. W każdym razie będziesz musiał całkowicie zdemontować konstrukcję. Algorytm działań będzie następujący:

  • odkręć nakrętkę mocującą koło pasowe bębna;
  • wyjmij koło bębna;
  • wciśnij rygiel.

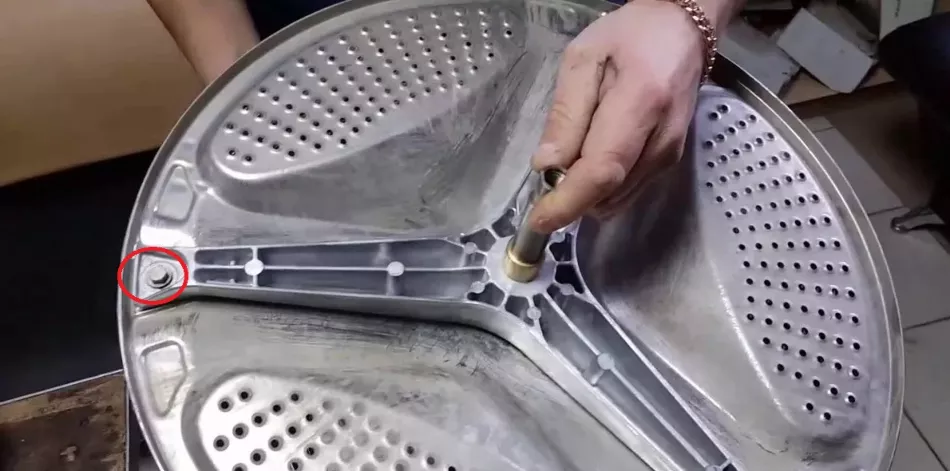

Po tym będzie można zdemontować uszkodzony krzyż. Aby to zrobić, odkręć trzy śruby mocujące go. Jeśli występuje zużycie, należy wstępnie potraktować elementy ustalające WD-40. Do konkretnego modelu pralki Samsung wybrana jest nowa część zamienna. Przed zamontowaniem całej części pamiętaj o oczyszczeniu wnętrza zbiornika i tylnej powierzchni bębna z płytki nazębnej, kurzu i brudu.

Wskazane jest również natychmiastowe sprawdzenie stanu zespołu łożyska. Jeśli metalowe pierścienie i uszczelka olejowa są zużyte, zaleca się ich wymianę jednocześnie z krzyżakiem.

Nowa część jest również mocowana trzema śrubami. Następnie bęben z krzyżem jest ponownie umieszczany w zbiorniku. Koło pasowe jest zamocowane na wale.

Kolejnym krokiem jest złożenie plastikowego pojemnika. Górna połowa zbiornika jest umieszczana na dolnej połowie, a części są ściągane razem za pomocą zszywek. Najpierw umieszcza się dolny spinacz, następnie górny, a następnie całą resztę. Następnie amortyzatory są „osadzone” na miejscu i mocowane za pomocą tulei.

Następnie składamy maszynę w odwrotnej kolejności. Silnik przylega do zbiornika, po czym zespół umieszcza się w korpusie, zbiornik jest zawieszony od góry na sprężynach. Dolne amortyzatory są mocowane za pomocą śrub. Następnie wszystkie wcześniej usunięte przewody, rury i części są podłączane do zbiornika.

Podczas składania auta należy maksymalnie skręcić przewody, aby się nie zwisały i nie postrzępiły.

Następnie montowany jest korpus pralki. Najpierw mocowana jest ściana przednia, następnie panel sterowania, a na końcu pokrywa górna. Po zakończeniu podłącz maszynę do komunikacji i rozpocznij cykl testowy. Upewnij się, że bęben obraca się bez obcych dźwięków.Upewnij się również, że maszyna nie przecieka. Jeśli wszystko jest w porządku, naprawę można uznać za zakończoną.

Złamanie krzyża nie zdarza się nagle. Wcześniej użytkownicy słyszą buczenie i obcy hałas podczas pracy maszyny. Zniszczenie części może nastąpić z powodu:

  • zbyt twarda woda z kranu, która powoduje tworzenie się kamienia;
  • słabej jakości detergenty do prania;
  • zużyte łożyska (gdy pierścienie się zużyją pająk zaczyna się deformować).

Dlatego ważne jest monitorowanie twardości wody z kranu iw razie potrzeby stosowanie zmiękczaczy. Powinieneś także kupować tylko wysokiej jakości chemię gospodarczą do CMA i nie przeciążać maszyny. Wtedy można uniknąć tak czasochłonnych napraw.
